Що таке 12-контактне ущільнення для електричного роз’єму та як воно захищає електричні з’єднання?

Що таке 12-контактне ущільнення дроту для електричного роз’єму?

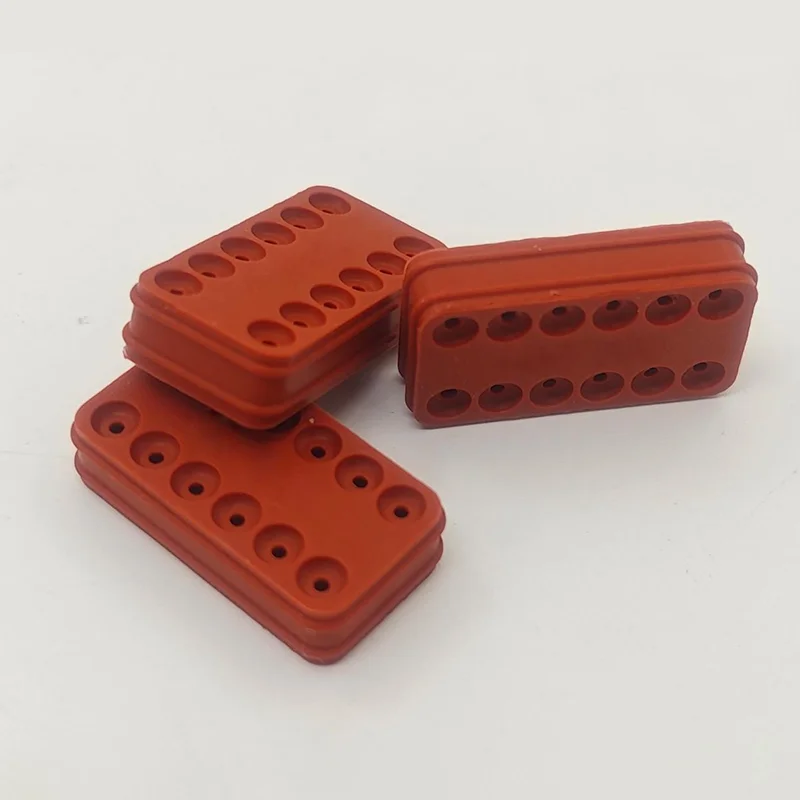

A 12-контактне ущільнення дроту для електричного роз’ємуце ущільнювальний компонент, розроблений для електричного з’єднувача, що містить дванадцять окремих позицій з’єднання. Його основне призначення полягає в тому, щоб ущільнити зону, де дроти проходять у корпус роз’єму, допомагаючи запобігти потраплянню небажаних речовин до внутрішніх клем.

На відміну від самого корпусу роз’єму, дротяне ущільнення зазвичай є відносно невеликим еластомерним компонентом. Його продуктивність значною мірою залежить від точності розмірів, характеристик матеріалу, сумісності діаметра дроту, стиснення та геометрії порожнини з’єднувача.

На практиці пломба працює разом із корпусом роз’єму, клемами, проводами, запірними механізмами та іншими елементами ущільнення. Таким чином, повну систему ущільнення не можна оцінити лише за гумовим компонентом. Ущільнення дроту має точно відповідати конструкції роз’єму та розмірам кабелю.

Для багатоконтактних електричних систем герметизація кожної точки входу дроту особливо важлива, оскільки невеликий отвір навколо кабелю може стати входом для вологи, пилу, масла чи інших забруднень. Згодом забруднення може сприяти корозії, нестабільній електричній роботі, проблемам ізоляції або передчасному виходу з ладу компонентів.

Яка структура 12-контактної дротяної пломби?

Типове рішення для ущільнення 12-контактного роз’єму може містити кілька зон ущільнення, що відповідають окремим порожнинам проводів. Залежно від конструкції з’єднувача, ущільнювач може бути виготовлений як окремий дротяний ущільнювач, багатопорожнинний ущільнювальний компонент або інша спеціалізована конфігурація.

Область герметизації зазвичай залежить від контрольованих перешкод між еластомером і оточуючими компонентами з’єднувача. Коли дріт вставлено правильно, ущільнювальна кромка або ущільнювальна поверхня стискаються навколо дротяної оболонки, залишаючись надійно розташованими всередині порожнини з’єднувача.

До найважливіших структурних факторів зазвичай відносять:

• Внутрішній діаметр:Має точно відповідати діаметру дроту чи кабелю.
• Зовнішній діаметр:Повинен підходити до порожнини з’єднувача без надмірної деформації.
• Ущільнювальні губи:Забезпечте контрольований контакт навколо поверхні дроту.
• Особливості утримання:Допоможіть зберегти ущільнювач у правильному положенні під час складання.
• Товщина матеріалу:Впливає на стиснення, гнучкість і довгострокову герметичність.
• Загальна геометрія:Має відповідати корпусу роз’єму та конфігурації клем.

Оскільки невеликі відхилення розмірів можуть вплинути на ефективність ущільнення, точне формування та послідовний контроль якості важливі для виробничих застосувань.

Що робить 12-контактне дротяне ущільнення?

Основною функцією є створення екологічного бар’єру навколо точки входу дроту. Однак його практична цінність виходить за межі простої гідроізоляції.

Фактичний рівень захисту залежить від повної системи роз’ємів, включаючи конструкцію корпусу, стан сполучення, розміри дроту, матеріал ущільнення, якість збірки та вимоги до тестування. Таким чином, ущільнення ніколи не слід вказувати незалежно від його передбачуваної системи з’єднувачів.

Які матеріали зазвичай використовуються?

Вибір матеріалу є одним із найважливіших рішень при розробці або придбанні дротяної пломби. Різні електричні середовища піддають ущільнювальні компоненти різним комбінаціям температури, вологи, масел, хімічних речовин, вібрації та механічних навантажень.

Силіконова гума часто розглядається для герметизації електричних роз’ємів, оскільки її гнучкість дозволяє їй прилягати до оболонок дроту, зберігаючи герметизуючий контакт при зміні температури. Однак правильний матеріал завжди слід вибирати відповідно до фактичного робочого середовища, а не просто вибирати найбільш часто використовуваний варіант.

Що слід враховувати при виборі?

Вибір 12-контактного дротяного ущільнення передбачає не тільки відповідність кількості роз’ємів. Покупці та інженери повинні підтвердити всі вимоги до розмірів і навколишнього середовища перед розміщенням замовлення на виробництво.

1. Діаметр дроту
   Перевірте фактичний зовнішній діаметр ізоляції дроту. Ущільнення, призначене для суттєво різного діаметру, може створювати недостатнє стиснення або надмірне зусилля при складанні.
2. Розміри порожнини з'єднувача
   Зовнішня геометрія ущільнення має точно відповідати порожнині з’єднувача.
3. Гумовий матеріал
   Виберіть суміш відповідно до температури, вологості, хімічних речовин, масел, впливу УФ-променів та інших факторів навколишнього середовища.
4. Твердість
   Твердість гуми впливає на силу введення, стиснення, гнучкість і ущільнювальний контакт.
5. Діапазон температур
   Очікувані мінімальна та максимальна робочі температури повинні бути визначені до затвердження матеріалу.
6. Вимога охорони навколишнього середовища
   Визначте необхідний рівень захисту навколишнього середовища для повного з’єднувача.
7. Процес складання
   Ручне вставлення, автоматизоване складання джгута, обтиск клем і з’єднання роз’ємів можуть висувати різні вимоги до ущільнення.
8. Обсяг виробництва
   Великі обсяги проектів можуть виправдати спеціальний інструмент та оптимізовані процеси формування, тоді як малосерійні програми можуть потребувати інших стратегій розробки.

Де використовуються 12-контактні дротові пломби?

12-контактну конфігурацію ущільнення можна використовувати там, де кілька електричних ланцюгів потрібно пройти через роз’єм, зберігаючи захист навколишнього середовища.

• Автомобільні джгути проводів:Відсіки двигуна, електроніка кузова, системи освітлення, датчики, модулі керування та інші електричні системи автомобіля.
• Електромобілі:Вибрані низьковольтні електричні інтерфейси, датчики, системи керування та допоміжне електричне обладнання.
• Промислове обладнання:Машини, системи автоматизації, шафи керування, датчики, двигуни та мобільне обладнання.
• Сільськогосподарська техніка:Обладнання, що піддається впливу бруду, дощу, пилу, вібрації та зміни температури.
• Будівельна техніка:Важке обладнання, яке потребує надійних електричних з’єднань у складних зовнішніх умовах.
• Зовнішні електричні системи:Обладнання піддається впливу дощу, пилу, вологості та мінливих умов навколишнього середовища.
• Спеціалізоване електронне обладнання:Застосування, що вимагають компактної багатоконтурної проводки з екологічною герметизацією.

Точне застосування визначає необхідний матеріал, розміри, ущільнювальну структуру та метод перевірки. Компонент, придатний для захищеної внутрішньої системи керування, може не підійти для відкритого моторного відсіку або важкої зовнішньої машини.

Як встановлювати дротяну пломбу?

Правильна установка є важливою, тому що навіть високоякісна пломба може втратити свою ефективність, якщо її пошкодити, неправильно розташувати або з’єднати з невідповідним дротом.

1. Огляньте пломбу:Перевірте, чи немає порізів, тріщин, деформації, спалаху, забруднення чи інших видимих ​​дефектів.
2. Підтвердьте сумісність проводів:Переконайтеся, що діаметр дроту відповідає вказаному діапазону ущільнення.
3. Підготуйте дріт:Переконайтеся, що дротяна оболонка чиста та непошкоджена.
4. Розмістіть ущільнювач правильно:Переконайтеся, що ущільнювальний компонент орієнтований відповідно до конструкції з’єднувача.
5. Обережно вставте термінал:Уникайте розривання або згортання ущільнювальної кромки під час вставлення клеми.
6. Перевірте збереження терміналу:Переконайтеся, що термінал зайняв правильне положення та механізм блокування.
7. Огляньте остаточну збірку:Перед тестуванням перевірте положення ущільнення та стан сполучення роз’єму.

Для автоматизованого виробництва ущільнення також слід оцінювати на сумісність з обладнанням для введення, інструментами, швидкістю складання та вимогами до мастила. Надмірне зусилля введення може пошкодити пломбу або дріт, тоді як недостатнє стиснення може знизити захист навколишнього середовища.

Які проблеми може спричинити погано підібрана пломба?

Багато проблем з ущільненням з’єднувача виникають через невідповідність між ущільненням і фактичним застосуванням, а не через концепцію самої системи ущільнення.

Ці проблеми демонструють, чому рішення про купівлю повинні базуватися на повних технічних характеристиках, а не лише на ціні чи зовнішньому вигляді.

Як виготовлення на замовлення покращує герметизацію роз’ємів?

Стандартні ущільнювальні компоненти практичні, коли розміри з’єднувача та дроту вже відповідають встановленій конструкції. Однак багато виробників комплектного обладнання та промислові проекти вимагають індивідуальної геометрії через спеціальні порожнини для роз’ємів, незвичайні діаметри проводів, обмежений простір для встановлення або вимогливі умови навколишнього середовища.

Індивідуальне виготовлення дозволяє розробити профіль ущільнення, розміри, матеріал, твердість, колір і процес виробництва відповідно до вимог замовника.

Наприклад, для індивідуального проекту 12-контактного дротяного ущільнення може знадобитися:

• Індивідуальний внутрішній діаметр для різних характеристик дроту
• Спеціальна зовнішня геометрія для фірмового корпусу роз’єму
• Різні конструкції ущільнювальної кромки
• Питома твердість гуми
• Індивідуальні кольори для ідентифікації схеми
• Вибір матеріалу з урахуванням температури або хімічного впливу
• Інструменти, розроблені на основі креслень, зразків або 3D-даних
• Послідовний контроль розмірів для виробництва великих обсягів

Zhejiang Guoming Rubber Technology Co., Ltd.можна розглянути при закупівлі індивідуальних гумових ущільнювальних компонентів для електричних роз’ємів. Для OEM-проектів надання повної технічної інформації на початку розробки може допомогти скоротити непотрібні цикли вибірки та покращити зв’язок між розробником з’єднувача, виробником ущільнювачів і монтажною групою.

Про що покупці повинні запитати виробника дротяних ущільнень?

Перш ніж вибрати постачальника, закупівельні групи повинні скласти чіткий технічний контрольний список. Це допомагає запобігти використанню компонента, який виглядає правильно, у невідповідній програмі.

Для промислових і автомобільних програм покупцям також слід враховувати стабільність виробництва, відстежуваність, технічний зв’язок, управління інструментами, пакування, можливість доставки та довгострокову стабільність поставок.

Надійні стосунки з постачальниками мають виходити за рамки першого зразка. Довгострокова продуктивність з’єднувача залежить від підтримки стабільних властивостей матеріалу, точності розмірів і контролю виробництва в кількох партіях.

Часті запитання

Заключні міркування

A 12-контактне ущільнення дроту для електричного роз’ємує невеликим компонентом, який відіграє важливу роль у надійності багатоканального електричного з’єднання. Його ефективність залежить від взаємодії між матеріалом, геометрією, розміром дроту, порожниною з’єднувача, стисненням, процесом складання та умовами навколишнього середовища.

Для команд інженерів найважливішим кроком є ​​визначення повного робочого середовища перед вибором ущільнювального матеріалу та розмірів. Для груп із закупівель поряд із ціною за одиницю слід враховувати можливості постачальника, узгодженість виробництва, підтримку налаштування та контроль якості.

Якщо стандартний компонент не може задовольнити вимоги, дротяне ущільнення, розроблене виробником комплектного обладнання, може забезпечити точнішу підгонку до системи роз’ємів. Робота безпосередньо з технічних креслень, зразків або специфікацій розмірів також може допомогти виробникам розробити рішення для ущільнення, яке краще відповідає кінцевому застосуванню.
